| 1、RHFA水位液位信號自動采集控制儀概述 |
 動畫效果演示 |
|
 |
RHFA液位信號自動采集控制儀 |
典型應用：
|
| 滿液位滿水位報警、高液位高水位報警 |
| 低液位低水位報警、恒液位恒水位控制 |
| 控制泵/電磁閥等、自動排水/自動補水 |
|
| 實時顯示當前液位值，紅色發光柱模擬實際水位上升或下 |
| 降，更加直觀生動，220VAC電源供電（可選24 VDC電源供 |
| 電），可選4組繼電器開關量信號輸出（特殊可定做8組繼 |
| 電器）實現對水泵、電磁閥、電動閥、聲光報警器、接觸 |
| 器、電動調節閥、啟動柜等的控制。 |
| |
| 適用場所： |
| 水池、水罐、水箱、水塔、集水坑、集水井等敞口常壓容器 |
| |

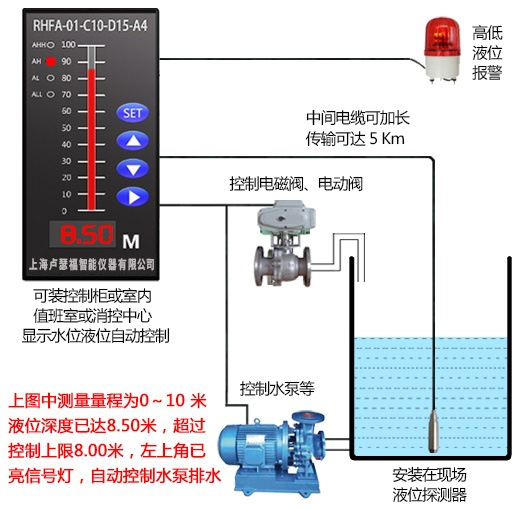

| 控制顯示器的紅色發光柱象征水深，整套產品由安裝在現場 |
| 的液位探測器+中間電纜+液位控制顯示器構成，能實現遠距 |
| 離顯示液體深度、自動控制泵、電磁閥、電動閥等，下面有 |
| 水位液位顯示自動控制的演示動畫，請耐心觀看全過程。 |
| |
| |
|
|
| 2、RHFA水位液位信號自動采集控制儀主要功能特點及其適用領域 |
| |
| 主要功能特點 |
|
適用領域 |
| ◆ 性能穩定，全天候工作，使用壽命長 |
◆ 水利檢測、自來水廠、生活供水、高樓水塔、二次給水、消防水箱 |
| ◆ 安裝簡便，手機式菜單，輕松調試 |
◆ 生活水箱、智能建筑、污水處理、廢水回收、地下水、酒店 |
| ◆ 形象生動直觀顯示，測量量程可選可定做 |
◆ 食品、乳業、釀酒、制藥、飲料、水產養殖、農業灌溉、畜牧業 |
| ◆ 抗干擾設計，信號傳輸距離超長可達5km |
◆ 采礦、石油、電力、化工、冶金、建材、鋼鐵、過程儲罐 |
| ◆ 全開放式菜單，所有控制點均可連續、自由的調節設置 |
◆ 鐵路交通、造船、航空航天、城市建設排澇、地下停車場及商場 |
| ◆ 產品內置黑匣子PLC，使用者無需具備任何PLC知識就能輕松使用 |
◆ 造紙、紡織、陶瓷、化纖、橡膠、塑料、油漆、涂料等工業領域 |
| |
|
| 3、RHFA水位液位信號自動采集控制儀控制過程動畫演示及詳細說明 |
| |
|
| 多種傳感器可供選擇，全面適應腐蝕性液體、高溫、結晶結垢介質、高壓、帶攪拌、粘稠、有揮發性的液體漿體 |
|
| 以上為flash動畫，如你的電腦不能正常顯示播放該動畫，請單擊右邊下載并安裝 |
|
| 動畫說明：1、為了突出演示效果，每當?shù)竭_(dá)控制點時，動畫都進行了暫停（產品實際控制時沒有這種延時現象）； |
| 2、動畫里的控制點是：0.5米、2.0米、8.0米、9.5米，用戶可以根據實際需要任意設定，如：0.35米、1.99米、8.25米、9.56米 |
等（可以自由地、連續地設置、不受限制），每個控制點的狀態也可自由定義設置，如想要在0.35米開啟就設置開啟，想要關
|
| 閉就設置關閉，其他的控制點也一樣可以自由定義設置； |
| 3、過程一演示的是水位正常上升，過程二演示的是水位到達高點自動排水，過程三演示的是自動補水，過程四演示的是水位異常上 |
| /漲時的報警，過程五演示的是水位異常下降時的報警（這兩種都是假設的）； |
| 4、設備通常狀態下都是工作在過程一、過程二和過程三狀態下，只是具備過程四和過程五的報警功能； |
| 5、產品的功能有多種（取決于設置），不局限于動畫演示的五種功能，用戶可能只需用到其中的一種或幾種功能； |
|
| 4、RHFA水位液位信號自動采集控制儀應用舉例 |
|
產品作用有：液位水位監控顯示（如消防水箱、生活水箱等）、滿液位滿水位報警控制（如地鐵里的集水坑等）、高液位高水位報警控制（如工
|
| 礦里生產中的過程儲罐）、低液位低水位報警控制（如二次給水等）、恒定液位恒定水位控制（如酒店頂樓的水塔水箱等）、自動 |
| 排水功能、自動補水、自動上水功能等 。 |
|
| 應用舉例一：某酒店有一水塔在50米高屋頂，自來水通過DN100管道由電磁閥進水，水塔高3.5米水滿時深3米，實際用水在地面一樓。要求在地面 |
| 一樓能直觀顯示水塔中有多少水，并要求水塔中水深低于1 米時，電磁閥自動開啟進水，當水深高于2.5 米時，自動關閉電磁閥。為防止電磁閥失 |
| 效而發生溢水事故，要求水深高于2.8米時，發出聲光蜂鳴報警，提醒值班人員手動關閉進水總閥門。 |
| 選型： |
RHFA-01-C3-D5-A4-E2-A00 |
，使用標準型探測器，設置好量程0～3米，用戶收貨后根據需要設定控制下限1.0米，控制上限2.5米，控制上上 |
|
| 限2.8米，探測器裝于屋頂水塔，中間加電纜聯結，控制顯示器裝于一樓便于觀察處，則在一樓便能直觀的顯示水的深度，并且水深低于1米時自動 |
| 開啟電磁閥，水深高于2.5米時自動關閉電磁閥，水深高于2.8米時系統發出聲光蜂鳴報警，提醒值班人員到達現場處理。 |
|
| 應用舉例二：某地鐵站有一處地下水集水坑（集中收集地鐵站的各處地下水），水坑深9米，要求水深7米時開啟潛水泵往污水管排水，為防第一 |
| 臺潛水泵故障而溢水，要求水深7.5米時自動開啟備用的第二臺潛水泵往外排水，水深8米時發出聲光蜂鳴報警，提醒值班人員到場處理，水深1米 |
| 時自動關閉所有潛水泵。 |
| 選型： |
RHFA-01-C10-D15-A4-E2-A00 |
，使用標準型探測器，設置好量程0～10米，用戶收貨后，探測器安裝放置于水坑里，控制顯示器裝于值班控 |
|
| 制室（值班人員可以方便直觀地知道水坑中有多深的水），根據需要設置控制點1為 1.0米，控制點2為7米，控制點3為7.5米，控制點4為8米。則 |
| 水深低于1米時，自動關閉所有泵；水深7米時自動開啟第一臺潛水泵往外排水，水深超過7.5米時，自動開啟備用的第二臺潛水泵往外排水，水深 |
| 8米時系統發出聲光蜂鳴報警，提醒值班人員到達現場處理。 |
|
| 本系列RHFA水位液位信號自動采集控制儀，是一套可實現水位液位連續檢測控制的設備，整套產品由安裝在現場的液位傳感器、中間信號傳輸電 |
| 纜、液位控制顯示主機構成。顯示控制主機采用合理成熟工藝技術生產的芯片元器件制造而成， |
可以實時顯示當前液位值，紅色發光柱模擬實際 |
|
|
| 水位上升或下降，更加直觀生動。220 VAC電源供電（可選擇24VDC電源供電），可選4組繼電器開關量信號輸出（特殊可定做8組繼電器），實現 |
|
|
| 對水泵、電磁閥、電動閥、聲光報警器、接觸器、電動調節閥、啟動柜等的控制。 |
液位傳感器有多種可選型號，可以根據客戶實際需要選取高溫 |
|
|
| 型、防腐型、衛生型、防堵防粘型等有特殊要求的傳感裝置。中間電纜加長傳輸可達5 km， |
可實現顯示控制主機安裝在值班室、消控中心、控制 |
|
|
| 室等易于觀察的地方進行遠距離的監控?？梢詫?shí)現水位液位監控顯示、滿液位滿水位報警、高液位高高水位報警、低液位低水位報警、恒液位恒 |
|
|
| 水位控制、自動排水控制、自動上水補水控制等控制功能。 |
現已廣泛用于石油、化工、采礦、自來水廠、鐵路交通、生活供水、商場、酒店、食 |
|
|
| 品、水產養殖、飲料、制藥、農業灌溉等場合的水位液位檢測控制。 |
| |
| 5、RHFA水位液位信號自動采集控制儀技術參數 |
| |
測量對象
|
漿體、液體
|
|
主機安裝方式
|
標準盤裝柜裝式（1拖1型） |
測量范圍
|
0－0.2～600米（小量程可達0.2米， |
|
墻裝室內型、墻裝戶外型、1拖8型 |
| |
大量程可達600米深，量程可選可指定）
|
|
控制柜集成型 等安裝方式可選
|
環境濕度
|
0～100% RH
|
主機尺寸
|
160×80×100 單位 mm
|
測量精度
|
0.2%FS
|
開孔尺寸
|
152±1×76±0.7 單位 mm
|
響應靈敏
|
0.01s～16s 連續可調
|
振動影響
|
在任何方向上振動頻率200Hz 時，所引起的誤差為 |
穩定性能
|
長期工作穩定性優于0.1%FS
|
|
量程范圍的0.05%/g（可忽略不計）
|
供電電源
|
220VAC 可選24VDC 可選110VAC（默認220VAC）
|
指示方式
|
節能高亮度LED數字顯示 |
電源影響
|
小于輸出范圍的±0.0005%/V
|
|
加0～100％高亮度發光柱模擬液位顯示
|
輸出信號
|
繼電器，4-20mA，RS485等可選（默認繼電器型）
|
報警設置
|
在量程范圍內報警數值用戶可連續任意設定
|
環境溫度
|
－30～＋65℃
|
控制設置
|
在量程范圍內控制數值用戶可連續任意設定
|
介質溫度
|
－40～＋375℃（需適配不同傳感器）
|
使用壽命
|
設備正常使用平均壽命為8～10年
|
接液膜片材質
|
316L不銹鋼、哈氏合金、聚四氟乙烯PTFE、鉭、鉑金等
|
特殊說明
|
可接受特殊功能訂制
|
| 防護等級 |
傳感器防護等級IP68
|
消耗功率
|
小于等于8W（控制功率除外）
|
| 主機饋電 |
主機自帶24VDC穩壓饋電，為傳感器提供恒定直流電源 |
貯藏溫度 |
－40～＋100℃ |
|
| |
| 6、RHFA水位液位信號自動采集控制儀技術選型 |
| |
|
| RHFA |
液位信號自動采集控制顯示儀 |
| RHWA |
無線型液位自動采集控制顯示儀 |
| RHSW |
水利水文監測監控系統 |
| |
代碼 |
液位探測器類型 |
| 01 |
標準型（適合工業水、污水等） |
| 02 |
非接觸型（適合非接觸的要求等） |
| 03 |
防腐蝕型（適合鹽酸、堿、鹽等） |
| 04 |
衛生型（適合飲料、注射液等） |
| 05 |
防堵粘型（適合膠水、粘稠液等） |
06
|
高溫帶壓型（適合反應釜 鍋爐等）
|
07
|
防結晶垢型（適合易結晶 結垢品）
|
08
|
無線型（僅適配RHWA主機）
|
| 09 |
高溫型（高溫?zé)o壓力場合） |
| |
代碼 |
|
| C▁ |
| 橫線上填量程 |
米 |
需 5米量程 代碼應為 C5 |
0－0.2 ～ 600 米（可帶小數）如2.6米 |
|
| |
代碼 |
|
| D▁ |
| 橫線上填電纜長度 |
米 |
需 8米電纜 代碼應為D 8 |
1 ～ 5000 米 |
|
| |
代碼 |
電源類型 |
| A |
AC220V |
| D |
24V DC |
| E |
110V AC |
| S |
本設備自帶太陽能供電7天陰雨型 |
| |
代碼 |
控制點數 |
| 0 |
僅顯示無控制 |
| 2 |
2個控制點 |
| 4 |
4個控制點 |
| 5 |
4個控制點+RS485通訊 |
| 8 |
8個控制點 |
| 9 |
指定控制點數 |
| |
代碼 |
介質溫度 |
| E |
-10～75℃ |
| G |
-25～120℃ |
| H |
-30～180℃ |
| K |
-40～375℃ |
| |
代碼 |
主機安裝方式 |
| 2 |
標準盤裝式 |
| 3 |
墻裝室內型 |
| 4 |
墻裝戶外型 |
| 5 |
控制柜集成型 |
| |
代碼 |
可選項（根據實際工況選配 可不選） |
| A00 |
聲光報警器 |
| B▁ |
泵(空格上填入泵的功率)如11KW填入B11 |
| F▁ |
電動閥(空格上填入口徑)如口徑50填入F50 |
| |
|
| RHFA |
01 |
C5 |
D8 |
A |
4 |
E |
2 |
|
 |
選型示意 |
|
|
